XFP

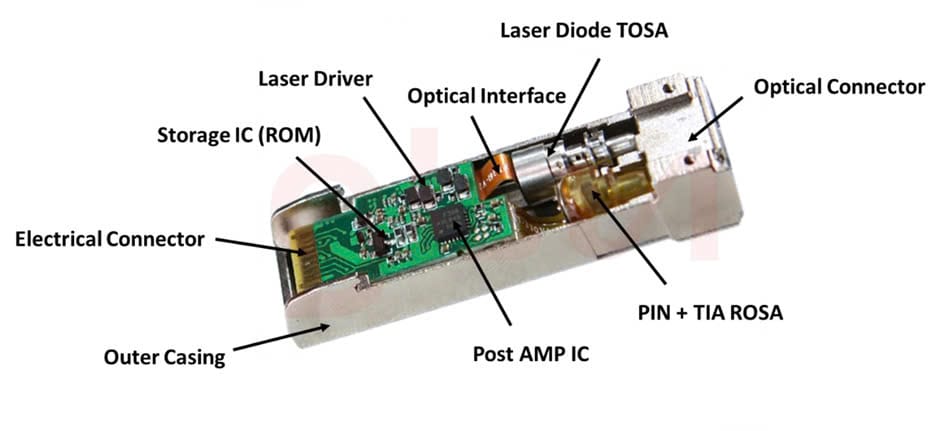

Cấu tạo của Module Quang XFP WinTop

Laser Diode TOSA: Bộ phát quang học chịu trách nhiệm chuyển đổi tín hiệu điện thành tín hiệu quang.
Optical Connector: Kết nối sợi quang với module.
PIN + TIA ROSA: Bộ thu quang học với đi-ốt quang và bộ khuếch đại chuyển đổi để chuyển đổi tín hiệu quang trở lại thành tín hiệu điện.
Optical Interface: Kết nối giữa sợi quang và các thành phần bên trong.
Laser Driver: Điều khiển hoạt động của đi-ốt laser.
Post AMP IC: Khuếch đại tín hiệu sau khi chuyển đổi ban đầu.
Storage IC (ROM): Lưu trữ dữ liệu cấu hình và cài đặt cho module.
Electrical Connector: Kết nối module với thiết bị chủ, cho phép truyền dữ liệu và điện năng.
Outer Casing: Cung cấp hỗ trợ cấu trúc và bảo vệ các thành phần module.

Thông số kỹ thuật của Module Quang XFP WinTop

Bảng thông số kỹ thuật các loai Module Quang XFP WinTop thông thường

Loại Module	Bước sóng	Khoảng cách nối cáp tối đa	Cổng quang	Singlemode /multimode	Theo tiêu chuẩn giao thức
10G XFP SR	850nm	300m trên OM3 MMF	LC duplex	MMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP LRM	1310nm	220m trên OM3 MMF	LC duplex	MMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP LRM	1310nm	2km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP LR	1310nm	10 km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP ER	1550nm	40 km	LC duplex	SFM	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP ZR	1550nm	80 km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
10G XFP ZRC	1550nm	100 km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI

Bảng thông số kỹ thuật loại BiDi/CWDM/DWDM XFP

Loại Module	Bước sóng	Khoảng cách nối cáp tối đa	Cổng quang	Singlemode/ multimode	Tiêu chuẩn giao thức
10G BiDi XFP	1270nm-TX/1330nm-RX 1330nm-TX/1270nm-RX	10km, 20km, 40km, 60km, 80km	LC simplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
XFP 10G CWDM	1270nm~1610nm	20km, 40km, 80km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI
XFP 10G DWDM	C17~C61	40km, 80km	LC duplex	SMF	Tuân thủ SFP+ MSA, CPRI, eCPRI

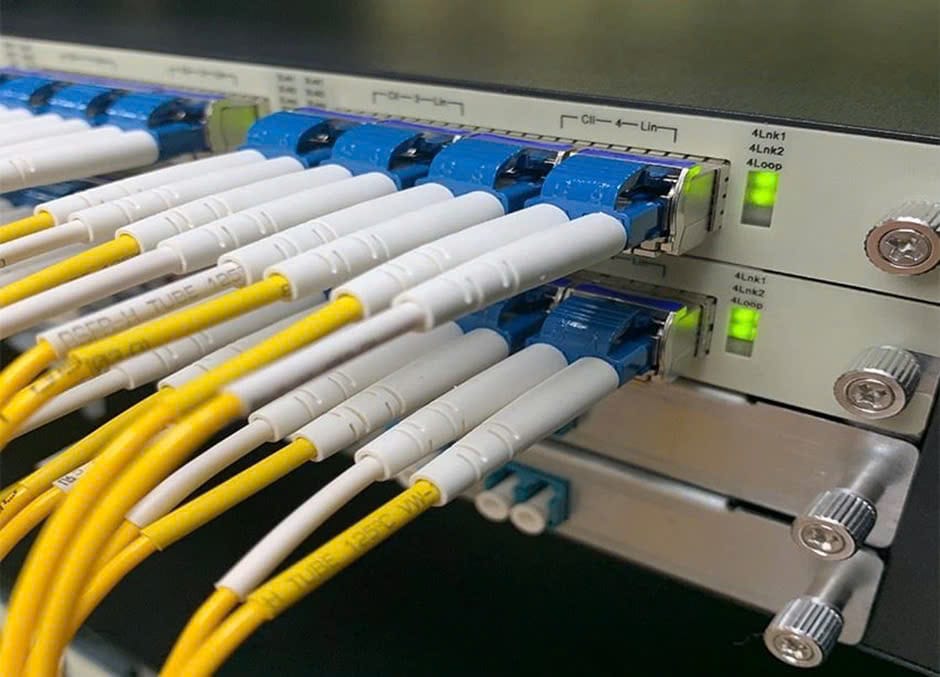

Cách thức hoạt động của Module Quang XFP WinTop

Module quang XFP WinTop là một phần của hệ thống truyền thông sợi quang hoạt động ở lớp vật lý của mô hình OSI. Các thiết bị quang điện tử (máy phát quang và máy thu quang), các mạch chức năng và các lỗ quang học. Khi tín hiệu quang được truyền đi Module quang XFP WinTop sẽ chuyển đổi giữa tín hiệu điện và tín hiệu quang. Module quang XFP WinTop gồm hai thành phần: Truyền(TX) và Nhận(RX). Tx chuyển đổi tín hiệu điện thành tín hiệu quang và gửi đến Rx. Tín hiệu quang được chuyển đổi trở lại thành tín hiệu điện tại đây để thiết bị mạng có thể đọc được. Nhờ đó, Module quang XFP WinTop có thể  giao tiếp tốc độ cao giữa các bộ chuyển mạch và các thành phần mạng khác như bộ định tuyến, bộ chuyển đổi, DSLAM và các thiết bị khác.

Ứng dụng của Module Quang XFP WinTop

Module Quang XFP WinTop hỗ trợ nhiều giao diện quang khác nhau, bao gồm cáp quang singlemode và multimode, cho phép linh hoạt trong các thiết lập mạng khác nhau và kết hợp các tính năng nâng cao như chẩn đoán kỹ thuật số, cho phép giám sát và xử lý sự cố của liên kết quang.

Module Quang XFP WinTop hỗ trợ nhiều loại thiết bị bao gồm Cisco, Juniper, Brocade, Dell, Extreme, HW, Ciena và các nhà cung cấp bộ chuyển mạch khác. – Module quang XFP WinTop được ứng dụng nhiều trong Hệ thống truyền thông cáp quang và Hệ thống LAN(10.325Gbps)/WAN(9.95Gbps)

Bảo trì, bảo trì và mua hàng

Để đảm bảo an toàn khi sử dụng:

Không nhìn trực tiếp vào đầu nối quang đang hoạt động vì bức xạ laser có thể gây hại cho mắt. Không tháo vỏ của bộ phát thu quang khi đang hoạt động. Đảm bảo thiết bị không được cấp nguồn trong quá trình vệ sinh. Tắt nguồn và nguồn sáng trước khi vệ sinh các giao diện quang. Không được thay đổi các thiết bị quang. Nếu phải tiến hành bất kỳ bảo trì hoặc sửa chữa nào, hãy đảm bảo thiết bị được làm sạch trước khi đưa trở lại sử dụng.

Bảo trì định kỳ:

Nên thực hiện bảo trì định kỳ Module quang XFP WinTop ít nhất 1 lần mỗi năm. Kiểm tra và vệ sinh các đầu nối, đảm bảo sạch sẽ, không có bụi bẩn, vết xước. Kiểm tra tình trạng của dây cáp, các đầu nối, đảm bảo chúng không bị hư hỏng, mòn. Kiểm tra các chỉ số hoạt động như cường độ tín hiệu, tỷ lệ tín hiệu/nhiễu, đảm bảo nằm trong giới hạn cho phép. Vệ sinh bề mặt vỏ của Module quang XFP WinTop giữ cho sản phẩm luôn sạch sẽ.

 Mua hàng tại WINTOPTEC VN

Sản phẩm Module quang XFP WinTop sẽ được giao hàng đến tận nơi tại tất cả các tỉnh thành toàn quốc. Sản phẩm Module quang XFP WinTop sẽ được bảo hành 12 tháng kể từ ngày mua về những lỗi do nhà sản xuất gây ra. WINTOPTEC VN sẽ chịu trách nghiệm khi các sản phẩm Module quang XFP WinTop gặp vấn đề sau: Lỗi phần cứng, phần mềm trong quá trình sử dụng bình thường. Lỗi về chức năng không đạt theo hướng dẫn quảng cáo. Lỗi do vận chuyển thiếu cẩn trọng từ phía nhà cung cấp.

FAQs

Mua hàng ở đâu? Trả lời: WINTOPTEC VN Là đơn vị chuyên phân phối các dòng Module Quang XFP WinTop nói riêng các sản phẩm của WinTop nói chung, nhập khẩu chính hãng, đầy đủ giấy tờ, chứng chỉ CO,CQ với giá thành hợp lý cho các đơn vị thi công. Quý khách hàng có nhu cầu cần hỗ trợ thêm về giải pháp hay nhận báo giá các loại Module quang BiDi là gì?, BiDi trong mạng là gì? Trả lời BiDi hoặc truyền dẫn hai chiều dựa vào các Module quang có hai bước sóng khác nhau để phù hợp với truyền dẫn theo cả hai hướng chỉ trên một sợi quang . Không giống như các Module quang thông thường có hai cổng, Module quang BiDi chỉ có một. “BiDi” đề cập đến một loại Module quang có thể đặt hai hướng lưu lượng khác nhau trên một sợi cáp quang . Module quang BiDi cho phép các công ty kéo dài tuổi thọ của Cáp quang đa chế độ LC hiện có bằng cách cho phép nó hỗ trợ thông lượng 40 Gbps thay vì yêu cầu nâng cấp cơ sở hạ tầng lên cáp MTP/MPO. Chính sách đổi trả? Trả lời: WINTOPTEC VN thực hiện đổi hàng, trả hàng và hoàn tiền cho Quý khách khi sản phẩm Module Quang XFP WinTop gặp tình trạng sau: Sản phẩm không đúng chủng loại, mẫu mã như Quý khách đặt hàng. Sản phẩm không đủ số lượng, không đủ bộ như trong đơn hàng, bị móp méo, bể vỡ xảy ra trong quá trình vận chuyển giao hàng… Sản phẩm Module Quang XFP WinTop không đạt chất lượng do lỗi kỹ thuật của nhà sản xuất. Điều kiện đổi/trả hàng: Hàng hóa đổi/trả phải còn nguyên vẹn, đầy đủ linh phụ kiện, bao bì, hóa đơn chứng từ…và làm thủ tục thu hồi hóa đơn VAT, hàng hóa theo đúng quy định.
